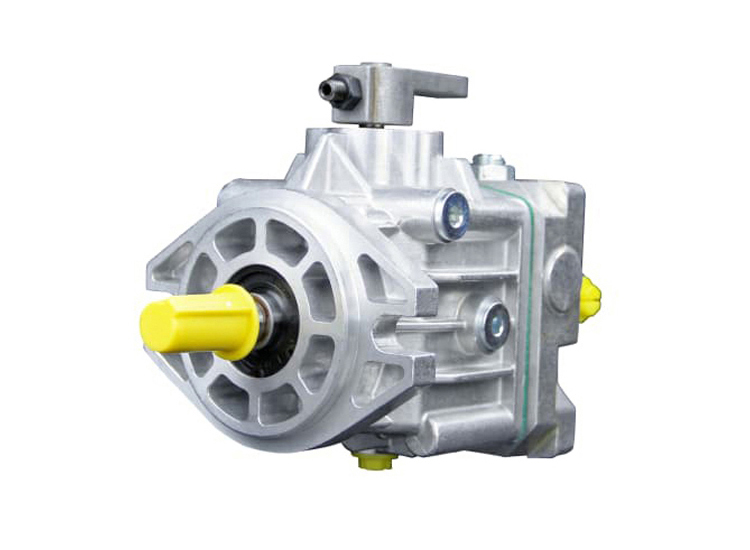

闭式变量柱塞泵

闭式变量柱塞泵是闭式液压系统专用的变量柱塞泵，核心为轴向柱塞结构，吸油口与压油口直接连接系统执行元件形成封闭回路，无外部油箱的大量吸排油，仅需补油系统补充回路泄漏，是工程机械、行走液压的核心动力元件。

核心结构特点

1. 集成化程度高：泵体内部集成补油泵、补油单向阀、高压溢流阀（过载保护）、冲洗阀，无需额外配置大量阀件，适配移动设备的紧凑安装需求。

2. 双向变量能力：多数闭式柱塞泵可通过改变斜盘倾角方向，实现压油/吸油口互换，直接驱动液压马达正反转，省去换向阀，提升系统响应速度。

3. 专用补油系统：补油泵为低压小排量泵，持续向封闭回路补油，维持回路压力稳定，同时带走回路内的液压油热量和杂质。

核心性能优势

1. 系统效率高：封闭回路无节流损失、溢流损失，且管路短，压力损失小，相比开式系统节能30%以上，适配行走设备的节能需求。

2. 响应速度快：直接通过泵的变量实现流量和方向调节，无换向阀的动作延迟，适合需要快速启停、正反转的工况（如挖掘机回转、装载机行走）。

3. 抗污染能力强：封闭回路与外界接触少，液压油污染速度慢，使用寿命更长，适配工程机械的恶劣作业环境。

典型变量控制方式

闭式变量柱塞泵的变量机构多为液压/电液控制，适配工业和行走液压的不同需求：

- 电液比例控制：通过电信号调节斜盘倾角，精准控制流量和压力，适配自动化设备；

- 负载敏感控制：根据系统负载压力自动调节排量，按需供油，极致节能；

- 恒压控制：保持泵的输出压力恒定，适配需要稳定压力的工况；

- 手动伺服控制：通过手动操作手柄调节，适配小型工程机械的简易操作。

典型应用领域

主打行走液压设备（闭式系统核心适配场景），如挖掘机、装载机、压路机、叉车、履带式工程机械，也用于冶金、矿山的重型牵引设备。

与开式变量柱塞泵的核心区别

对比项 闭式变量柱塞泵 开式变量柱塞泵

油路形式 封闭回路，吸压油口互锁 开放回路，吸油口接油箱，压油口接阀组

核心配件 集成补油泵、各类阀件 无集成补油泵，需外部阀组、大油箱

节能性 效率高，无节流/溢流损失 效率较低，存在节流、溢流损失

安装复杂度 集成化高，安装紧凑 需配套油箱、阀组，管路复杂

适配场景 行走液压、快速换向/正反转工况 工业液压、固定设备、单方向工况
